客户在运用DeviceNet网络设备时，有时会遇到通讯无法树立，一般都是因为物理衔接过错而导致的，DeviceNet设备物理衔接必需求分外留意以下几点：

  DeviceNet网络介质包含粗缆和细缆的圆形电缆(Round media)或扁平电缆(Flat media)。外径为 12.2 毫米（0.48 英寸）的粗圆形电缆一般被用作 DeviceNet 网络中的主线路，也可用于分支线 英寸）的细圆形电缆经过分线器将设备与 DeviceNet 主线路衔接起来。此电缆的直径较小，比粗电缆更具柔韧性。也能够将此电缆用于主线路。

  扁平电缆(Flat media)用在KwikLink体系中，该体系供给了一种简略的模块化布线办法，这种办法运用带有阻隔替换衔接器 (IDC) 的扁平四线制干线，可削减装置时间，下降资料本钱。

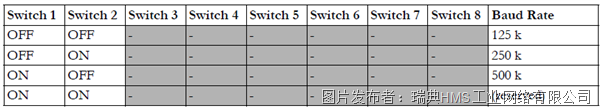

  有的设备经过拨码设置，有的设备是软件设置，有的设备是波特率自适应。可是不论哪种，网路中的设备波特率保持一致。下图是Anybus网关DeviceNet产品波特率拨码界说：

  当然，波特率不同，最大传输间隔也不同。这也就从另一方面代表着网络上恣意两个节点之间的间隔不能超过表中的数值。

  假如网络中有分支，分支线上的节点到骨干线米，而且不同波特率下，分支线缆的总长度不能超过表中的数值。

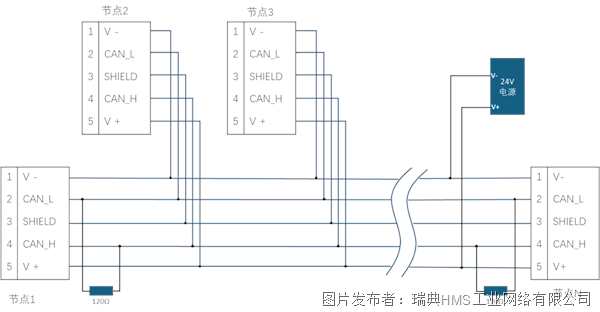

  3. 在DeviceNet骨干网络的首结尾需求衔接终端电阻，以削减信号在网络中的反射。

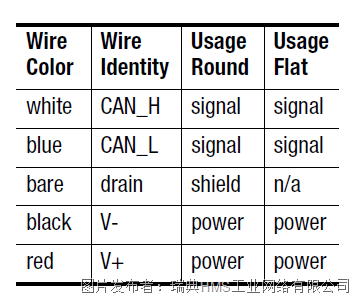

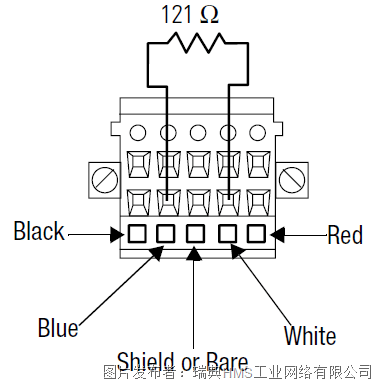

  在骨干线缆的两头需求各衔接一个阻值为 121 Ω（精度 1%）,1/4 W或更大的终端电阻。电阻直接衔接在 DeviceNet 电缆的蓝色(CAN_L)和白色(CAN_H)导线上。

  假如没有正确装置终端电阻，那么 DeviceNet 电缆体系将无法正常运转。

  DeviceNet 网络要求电源的上升时间小于 250 ms，而且差错不允许超出其额定输出电压的 5%。运用标准正确的电源，为每个设备供给其所需的电能，而且具有本身电流约束维护功用。

  假如或许的话，电源应坐落网络的中心方位，以缩短电源到网络结尾的间隔。此外，假如黑线 V- 与红线 V+ 导线 V，可增加额定的电源。

  需求留意的是：该电源仅为 DeviceNet 电缆体系供电。若设备需求除 DeviceNet 电源之外的独立24V 电源，应运用额定电源。

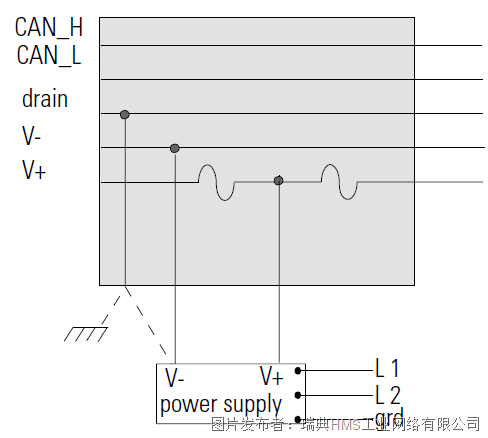

  • 关于圆形介质（Round media）：将V-，屏蔽层和接地线在一处接地。

  在接近网络物理中心的电源衔接处进行接地操作，以最大极限地进步功能并削减外部噪声的影响。

  运用 25 毫米（1 英寸）的铜织造线 AWG 导线进行接地衔接。若运用多个电源，仅将一个电源的 V- 衔接到接地端。

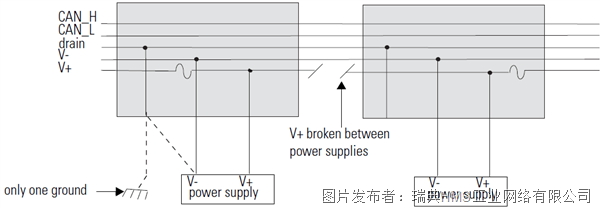

  假如衔接多个电源，应在电源之间断开 V+。每个电源的外壳都应衔接到公共接地端。

  在以上需求留意的几点中，最常见的过错是将DeviceNet网络电源与设备供电电源混合运用，电源应仅为 DeviceNet 电缆体系供电，不该用于非 DeviceNet 收发器的供电，这包含 DeviceNet I/O 适配器设备，人机界面设备、PLC以及I/O 模块。

  假如您想了解更多关于DeviceNet物理衔接更具体内容，引荐您阅览罗克韦尔编写的《dnet-um072-en》DeviceNet Media文档，本文中许多技术参数皆出自该文档。
